Auszug Streckenkarte der BD Frankfurt (Main) von 1979
Quelle: [13]
Mainz Hbf - Wiesbaden Hbf
Auszug Streckenkarte der BD Frankfurt (Main) von 1979 Quelle: [13]
| rot | Mainz Hbf, Gl 13, km 0,145 - Abzw Kaiserbrücke, W 701, km 2,727 (3521) |
| grün | Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527) |
| hellblau | Mainz-Mombach 0,0 - Abzw Kaiserbrücke West 1,54 - Abzw Kaiserbrücke Ost I 2,57 - Abzw Kaiserbrücke Ost II 2,95 - Abzw Kostheim 8,66 - Mainz-Bischofsheim 12,68 (3525) |
| gelb | Abzw Mainz Kaiserbrücke Ost, W 703, km 3,778 - Wiesbaden Hbf, km 9,763 (3528) |
| hellbraun | Abzw Mainz Kaiserbrücke Ost, W 704, km 4,259 - Wiesbaden Ost, W 494, km 6,423 (3529) |
| grün gepunktet | Wiesbaden Ost, W 407, km 4,803 - Wiesbaden Ost, W 496, km 6,305 (3506) |
| rot gepunktet | Wiesbaden Ost, W 406, km 4,547 - Wiesbaden Ost, W 463, km 5,595 (3508) |
| dunkelblau | Frankfurt (Main) Hbf, km 0,0 - Wiesbaden Hbf, km 41,247 (3603) |
| violett | Wiesbaden Ost, W 403, km 36,246 - Niederlahnstein, Streckenwechsel 2324/3507, km 125,700 (3507) |
| violett gestrichelt | Wiesbaden Hbf, km 41,257 - Wiesbaden-Biebrich, W 702, km 44,870 (3505) |
Die Strecke wird landläufig mit folgender Kilometrierung bezeichnet:
Mainz Hbf 0,0 - Wiesbaden Hbf 9,53 (rechtes Gleis)
Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
Tatsächlich benutzen diese Strecken aber im Bereich der Kaiserbrücke die Gleise der Strecke
Mainz-Mombach 0,0 - Abzw Kaiserbrücke West 1,54 - Abzw Kaiserbrücke Ost I 2,57 - Abzw Kaiserbrücke Ost II 2,95 - Abzw Kostheim 8,66 - Mainz-Bischofsheim 12,68 (3525)
Mit Einführung der 4-stelligen Streckennummern gliedert sich die Strecke Mainz Hbf - Wiesbaden Hbf
in verschiedene Teilstrecken.
Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)

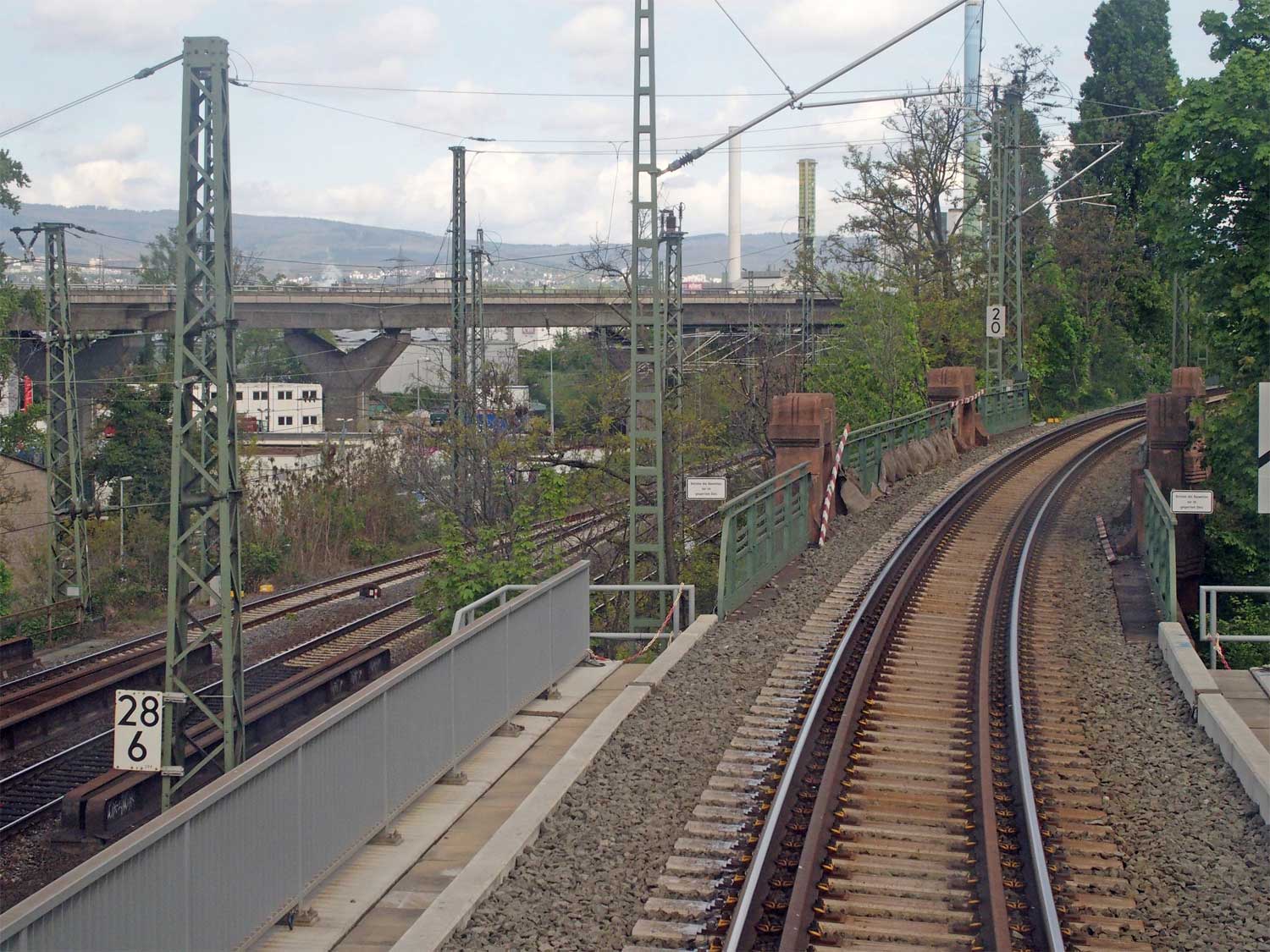

km 2,0 zwischen Mainz Hbf und Mainz Nord - Blick Richtung Wiesbaden
Strecke Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
heute: Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)
km 28,6 gehört zur Strecke
[Köln Hbf -2,01/-1,48 - Koblenz Hbf 91,20 - Bingen (Rhein) Hbf 152,00] - ehemalige Landesgrenze Preußen/Hessen 152,41 = km 0,0 - Bingen (Rhein) Stadt 0,97 - Mainz Hbf 30,59 (3510)
Foto: Karl-Hans Fischer, 26.04.2017

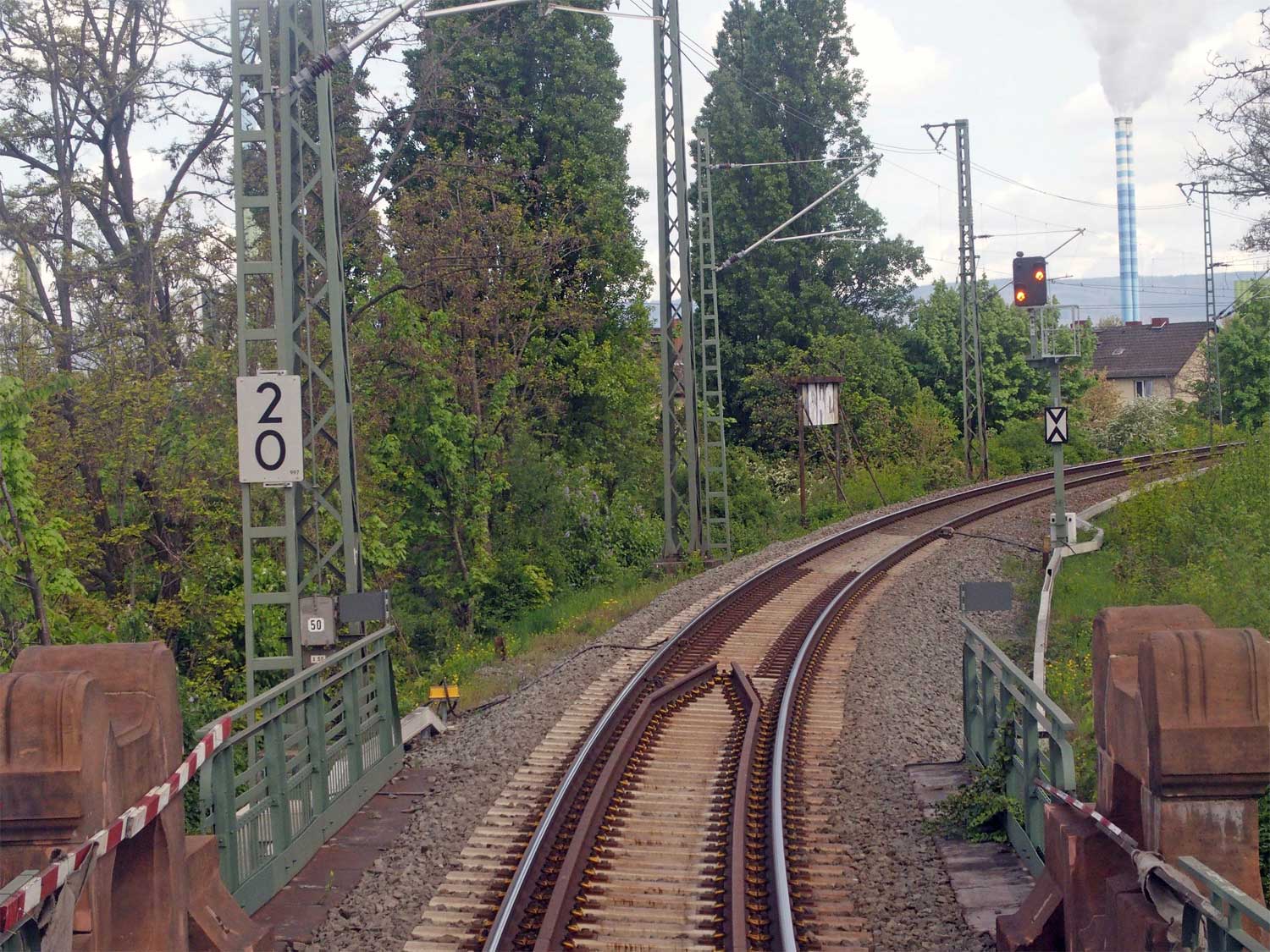

km 2,0 zwischen Mainz Hbf und Mainz Nord - Blick Richtung Wiesbaden
Strecke Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
heute: Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)
Foto: Karl-Hans Fischer, 26.04.2017

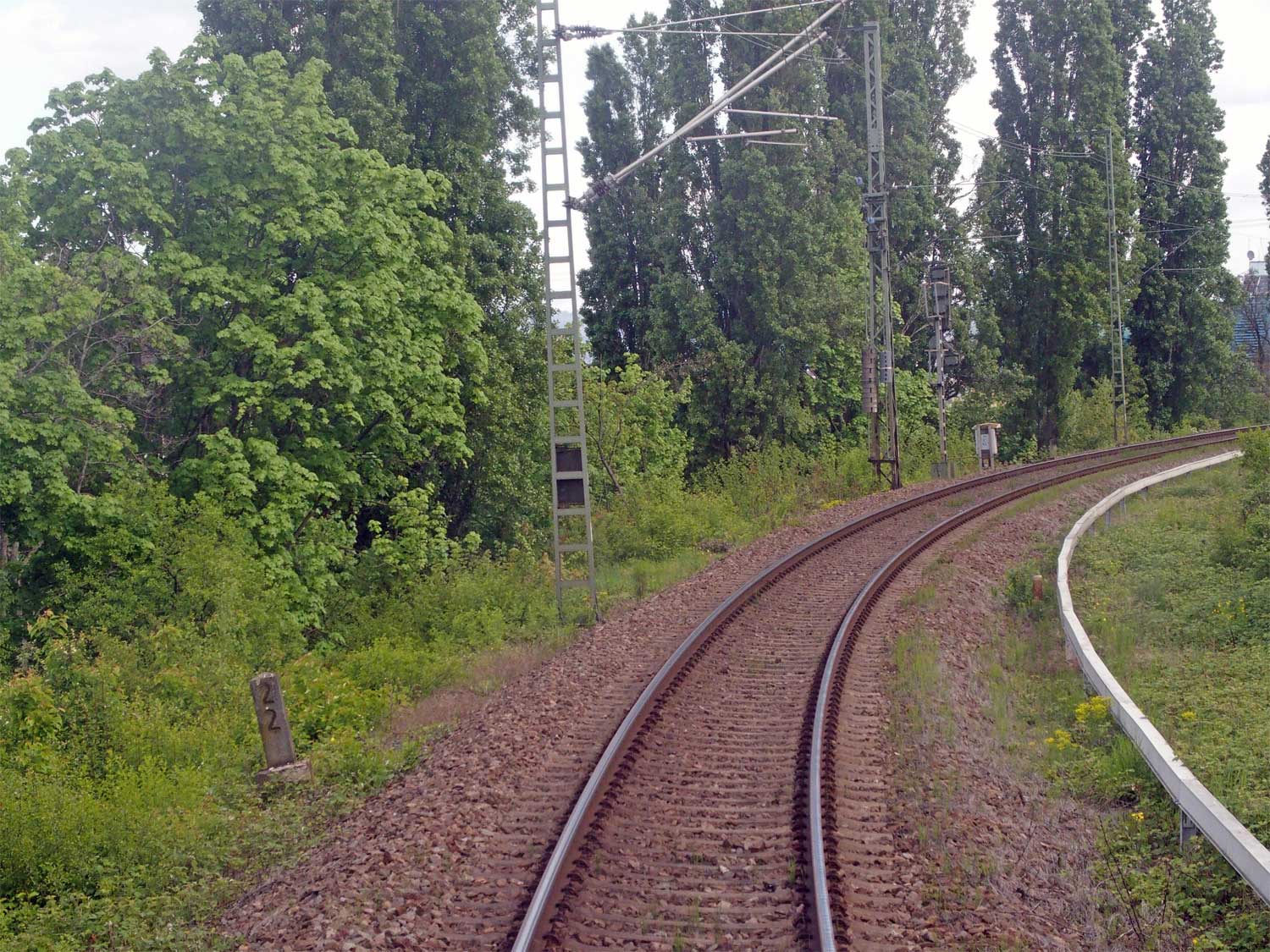

km 2,2 zwischen Mainz Hbf und Mainz Nord - Blick Richtung Wiesbaden
Strecke Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
heute: Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)
Foto: Karl-Hans Fischer, 26.04.2017

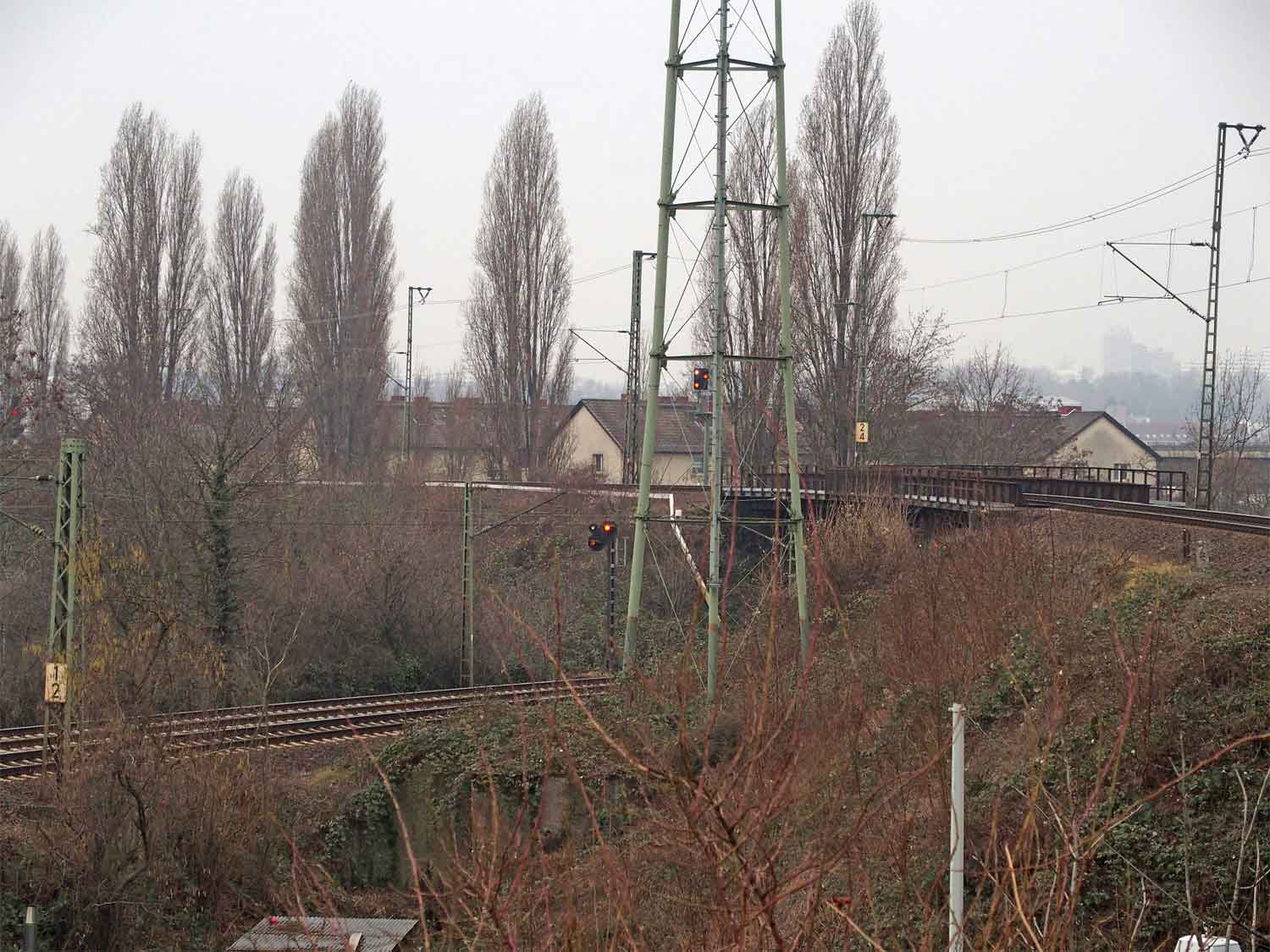

km 2,4 (Tafel) und km 2,5 (Stein) in Mainz Nord - Blick Richtung Mainz Hbf
Strecke Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
heute: Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)
Unten km 1,2 der Strecke
Mainz-Mombach, W 602, km -0,755 - Mainz-Bischofsheim, Stw Bof, W 332, km 16,082 (3525)
Foto: Karl-Hans Fischer, 16.02.2017

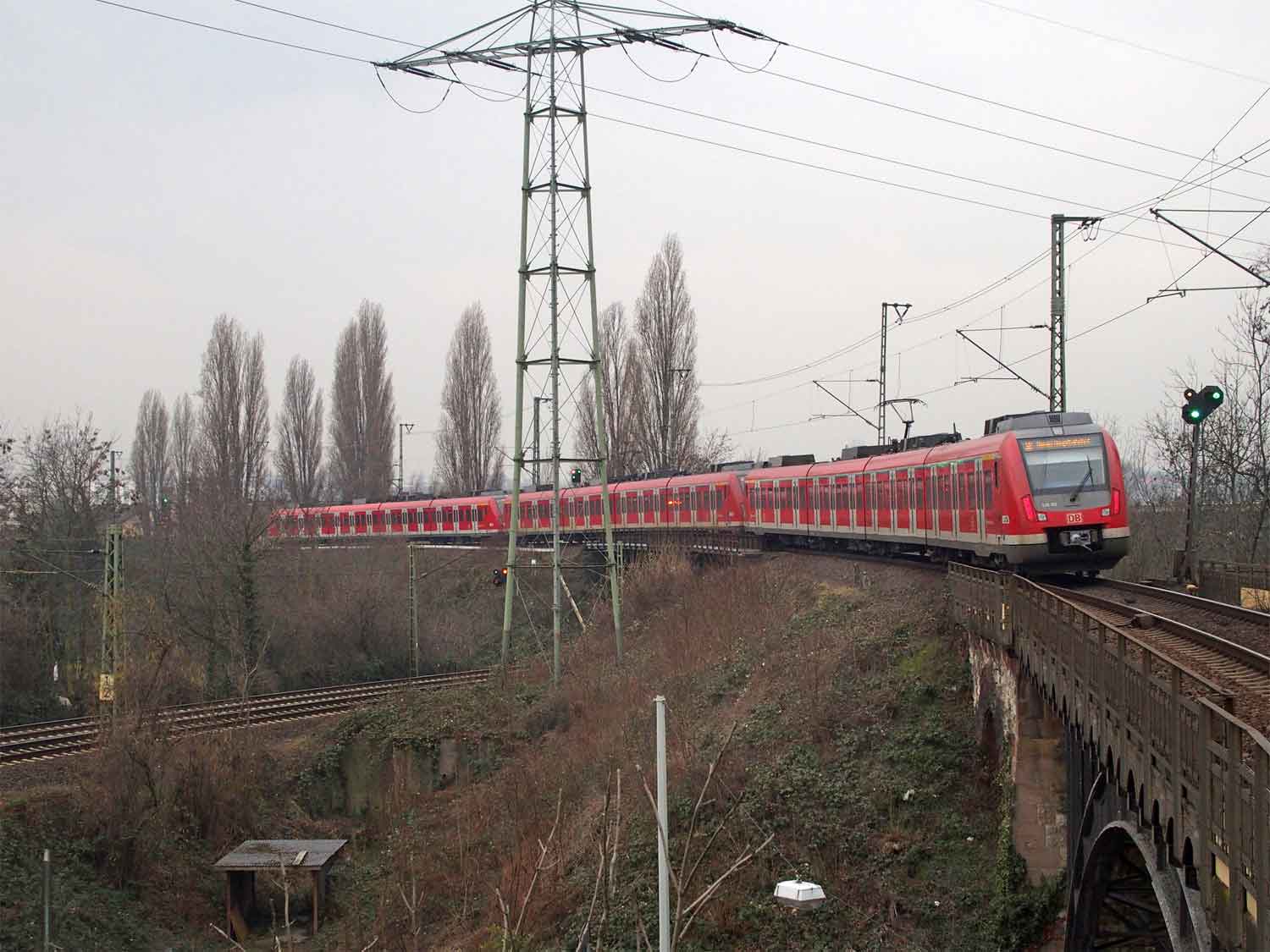

km 2,5 (Stein) in Mainz Nord - Blick Richtung Mainz Hbf
Strecke Mainz Hbf 0,0 - Wiesbaden Hbf 9,74 (linkes Gleis)
heute: Mainz Hbf, Gl 11, km 0,147 - Abzw Kaiserbrücke, W 702, km 3,029 (3527)
430 100, 431 100, 431 600, 430 600, 430/431 xxx, 430 160, 431 160, 431 660, 430 660 als S 35827
Unten km 1,2 der Strecke
Mainz-Mombach, W 602, km -0,755 - Mainz-Bischofsheim, Stw Bof, W 332, km 16,082 (3525)
Foto: Karl-Hans Fischer, 16.02.2017
Stand der Kilometrierung: 1945/1967
